خازن چیست؟ خازن یا Capacitor یکی از مهم‌ترین و پرکاربردترین قطعات در دنیای الکترونیک است. بدون وجود خازن، بسیاری از تجهیزات الکترونیکی مانند منبع تغذیه، فیلترها، رادیوها، تلویزیون‌ها، کامپیوترها و حتی موبایل‌ها نمی‌توانستند به درستی کار کنند. اما دقیقاً خازن چیست و چرا تا این حد حیاتی است؟
در این مقاله سعی داریم با زبانی ساده اما دقیق، به بررسی کامل مفهوم خازن، ساختار آن، انواع مختلف، کاربردها، نحوه تست و برندهای معروف بپردازیم.
تعریف خازن به زبان ساده
خازن قطعه‌ای الکترونیکی است که وظیفه‌ی اصلی آن ذخیره و آزادسازی انرژی الکتریکی است. این ذخیره‌سازی به‌صورت بار الکتریکی و در یک میدان الکترواستاتیکی انجام می‌شود. به عبارتی ساده‌تر، خازن مثل یک مخزن کوچک است که برق را در خودش نگه می‌دارد و در زمان لازم، آن را به مدار تحویل می‌دهد.
ساختار داخلی خازن چگونه است؟
هر خازن از سه بخش اصلی تشکیل شده است:
دو صفحه رسانا (معمولاً فلزی) که بار الکتریکی روی آن‌ها جمع می‌شود.
دی‌الکتریک (Dielectric): ماده‌ای نارسانا که بین صفحات قرار دارد و وظیفه جلوگیری از تماس مستقیم دو صفحه را بر عهده دارد.
پوشش خارجی و پایه‌ها که برای نصب در مدار و محافظت استفاده می‌شود.
نوع دی‌الکتریک استفاده شده در خازن، تا حد زیادی ویژگی‌های آن را تعیین میکند.
ظرفیت خازن چیست و چگونه اندازه‌گیری می‌شود؟
ظرفیت خازن مقدار باری است که می‌تواند در ولتاژ مشخصی در خود ذخیره کند.
واحد اندازه‌گیری ظرفیت، فاراد (Farad) است که به افتخار مایکل فارادی نام‌گذاری شده است. در عمل، اکثر خازن‌های معمولی در مقیاس‌های بسیار کوچک‌تری مانند میکروفاراد (µF)، نانوفاراد (nF) یا پیکوفاراد (pF) ساخته می‌شوند.
فرمول کلی ظرفیت یک خازن به‌صورت زیر است:
C = Q / V
C = ظرفیت (فاراد)
Q = بار الکتریکی (کولن)
V = ولتاژ (ولت)
انواع خازن‌ها در صنعت الکترونیک
در صنعت، بسته به نوع کاربرد، انواع مختلفی از خازن‌ها استفاده می‌شوند. در ادامه با رایج‌ترین آن‌ها آشنا می‌شوید:
1. خازن سرامیکی (Ceramic Capacitor)
کوچک، ارزان و پرکاربرد
مناسب برای فرکانس‌های بالا
ظرفیت پایین
2. خازن الکترولیتی (Electrolytic Capacitor)
ظرفیت بالا
دارای قطب مثبت و منفی (پلاریته)
مناسب برای مدارهای تغذیه
3. خازن پلی‌استر (Film Capacitor)
پایداری بالا
مقاومت مناسب در برابر دما
کاربرد در مدارهای فرکانسی
آموزش کامل راه‌اندازی استپر موتور + مدار، کد آردوینو و نکات کاربردی
4. خازن تانتالیوم (Tantalum Capacitor)
ظرفیت بالا در حجم کم
مناسب برای مدارهای حساس
گران‌تر از دیگر انواع
5. خازن متغیر (Variable Capacitor)
امکان تغییر ظرفیت در حین کار
کاربرد در گیرنده‌های رادیویی
در برخی تجهیزات آزمایشگاهی
کاربردهای خازن در دنیای واقعی
خازن‌ها در بسیاری از تجهیزات و مدارهای الکترونیکی حضور دارند. از جمله:
صاف کردن ولتاژ (فیلترها): در منابع تغذیه، برای حذف نویز و تنظیم ولتاژ
ذخیره انرژی: مانند فلش دوربین‌ها
مدارهای تایمر: تعیین زمان تأخیر در راه‌اندازی
جبران‌سازی توان راکتیو: در صنعت برق برای بهبود ضریب توان
اتصال و جدا کردن سیگنال‌ها: در تقویت‌کننده‌ها و گیرنده‌ها
نحوه تست خازن؛ از سلامت تا خرابی
برای اطمینان از سلامت خازن، می‌توان از دو روش استفاده کرد:
1. تست با مولتی‌متر دیجیتال:
مولتی‌مترهایی که دارای حالت Capacitance هستند، می‌توانند مقدار ظرفیت واقعی خازن را نشان دهند. در صورت انحراف زیاد از مقدار نامی، خازن خراب است.
2. تست ظاهری:
تورم، نشت مایع یا تغییر رنگ بدنه خازن
صدای “ترکیدن” هنگام کار دستگاه
ناپایداری مدار پس از مدتی کارکرد
چرا خازن‌ها خراب می‌شوند؟
دلایل زیادی می‌توانند باعث خرابی خازن شوند. مهم‌ترین آن‌ها:
افزایش دما و گرمای زیاد
نوسانات شدید ولتاژ
پایان عمر مفید (در خازن‌های الکترولیتی)
کیفیت پایین برند سازنده

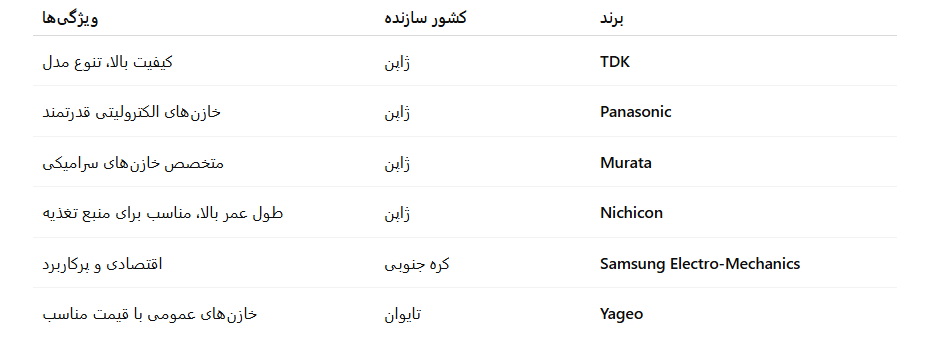

بهترین برندهای خازن در بازار ایران و جهان
اگر در صنعت الکترونیک فعال هستی، احتمالاً با این برندها برخورد کرده‌ای:
در بازار ایران، محصولات Yageo، Samwha، و Rubycon نیز کاربرد فراوانی دارند.

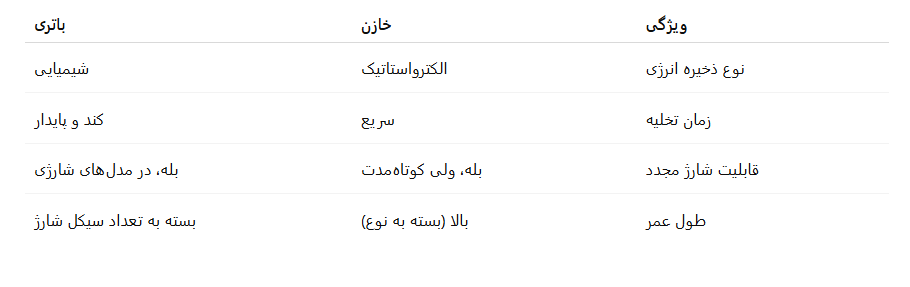

تفاوت خازن با باتری چیست؟
سؤال رایجی که اغلب پرسیده می‌شود این است که:
آیا خازن همان باتری است؟ پاسخ: خیر.
نقش خازن در آینده الکترونیک
با پیشرفت فناوری، خازن‌ها هم متحول شده‌اند. امروزه در باتری‌های گرافنی، خودروهای برقی، سیستم‌های ذخیره انرژی خورشیدی و مدارهای پرسرعت، از خازن‌های پیشرفته استفاده می‌شود.
همچنین تکنولوژی‌هایی مثل ابرخازن‌ها (Super Capacitors) و نانوخازن‌ها در حال ورود به بازار هستند که قدرت ذخیره‌سازی بسیار بالاتری دارند.
سخن پایانی: خازن چیست؟؛ قلب تپنده بسیاری از مدارها
اگر بخواهیم مقاله را در یک جمله خلاصه کنیم:
خازن، قلب تپنده بسیاری از مدارهای الکترونیکی است که وظیفه تنظیم، ذخیره و پایدارسازی جریان را بر عهده دارد.
شناخت خازن و انتخاب صحیح آن، می‌تواند تأثیر مستقیمی در عملکرد مدار و عمر مفید تجهیزات داشته باشد. چه یک مهندس الکترونیک باشید و چه علاقه‌مند به یادگیری، دانستن اینکه خازن چیست و چه کاربردی دارد، قدم مهمی در مسیر درک بهتر مدارهای الکتریکی است.
-
-
