استپر موتور  (Stepper Motor) یکی از پرکاربردترین انواع موتورهای الکتریکی در صنعت، رباتیک، پرینترهای سه‌بعدی و CNC است. دلیل محبوبیت آن، دقت بالا در کنترل حرکت و امکان چرخش مرحله‌به‌مرحله (step-by-step) است. در این مقاله به‌صورت کامل و گام‌به‌گام، نحوه راه‌اندازی استپر موتور را آموزش می‌دهیم. این آموزش طوری طراحی شده که برای افراد مبتدی هم قابل فهم باشد و درعین‌حال برای مهندسین و تکنسین‌ها کاربردی و جامع باشد.

استپر موتور چیست؟

استپر موتور یک موتور الکتریکی است که به‌جای چرخش پیوسته، در زاویه‌های مشخصی (Step) می‌چرخد. هر بار که به آن سیگنال داده می‌شود، یک پله مشخص حرکت می‌کند. این نوع موتور نیازی به فیدبک برای کنترل موقعیت ندارد، زیرا می‌توان موقعیت را از تعداد پالس‌ها محاسبه کرد.

مهم‌ترین ویژگی‌ها:

• کنترل دقیق موقعیت

• حفظ موقعیت حتی بدون انکدر

• واکنش سریع به فرمان‌ها

• گشتاور خوب در دور پایین

خازن چیست؟ | معرفی انواع خازن، کاربرد و نحوه عملکرد آن

انواع استپر موتور

1. استپر یونی‌پولار (Unipolar):

   • دارای سیم‌پیچ‌هایی با مرکز مشترک (common center tap)

   • کنترل ساده‌تر

   • گشتاور پایین‌تر

2. استپر بای‌پولار (Bipolar):

   • فاقد سیم‌پیچ مرکزی

   • نیازمند درایور خاص مثل A4988 یا DRV8825

   • گشتاور بالاتر

3. استپر موتور با انکدر (Closed Loop):

   • دارای فیدبک برای دقت بیشتر

   • مناسب برای کاربردهای صنعتی حساس

تجهیزات موردنیاز برای راه‌اندازی استپر موتور

قبل از شروع آموزش عملی، ابتدا باید لیستی از تجهیزات لازم را تهیه کنید:

گام‌به‌گام آموزش راه‌اندازی استپر موتور

گام 1: شناسایی پایه‌های استپر موتور

استپر موتورهای بای‌پولار معمولاً ۴ سیم دارند. برای شناسایی زوج سیم‌های مربوط به هر کویل:

• از یک مولتی‌متر استفاده کنید.

• سیم‌هایی که مقاومت مشابهی دارند (معمولاً بین ۲ تا ۵ اهم)، مربوط به یک کویل هستند.

گام 2: اتصال استپر موتور به درایور

در این مرحله، سیم‌های کویل به پایه‌های خروجی درایور متصل می‌شوند. مثلاً در A4988:

• کویل ۱ به A1 و A2

• کویل ۲ به B1 و B2

همچنین پایه‌های دیگر شامل:

• VDD و GND: تغذیه ۵ ولت برای منطقی آردوینو

• VMOT و GND: تغذیه قدرت (مثلاً ۱۲ ولت)

• STEP: پالس حرکتی

• DIR: تعیین جهت چرخش

آی سی (IC) چیست و چگونه کار می‌کند؟ | راهنمای کامل مدار مجتمع

گام 3: اتصال آردوینو به درایور

با استفاده از سیم‌کشی بردبوردی، پایه‌های STEP و DIR را به پایه‌های دیجیتال آردوینو وصل می‌کنیم.

نکات مهم در استفاده از استپر موتور

1. تنظیم جریان درایور:
   با استفاده از مولتی‌ترن روی درایور، می‌توانید جریان خروجی را با توجه به مدل موتور تنظیم کنید.

2. استفاده از Heat Sink:
   درایورهایی مثل A4988 در جریان بالا داغ می‌شوند. استفاده از خنک‌کننده الزامی است.

3. تغذیه مناسب:
   هرچه ولتاژ بیشتر (تا حد مجاز موتور)، عملکرد بهتر و گشتاور بیشتری خواهد داشت.

4. حفاظت از نویز:
   استفاده از خازن الکترولیتی بین تغذیه قدرت و زمین توصیه می‌شود.

مدهای حرکتی استپر موتور

استپر موتور قابلیت کار در چند حالت حرکتی دارد:

• Full Step: حرکت با حداکثر گشتاور

• Half Step: حرکت نرم‌تر، ولی گشتاور کمتر

• Microstepping: حرکت بسیار روان و دقیق، اما نیازمند درایورهای خاص

با استفاده از پایه‌های MS1، MS2، MS3 روی A4988 می‌توان مد حرکت را تنظیم کرد.

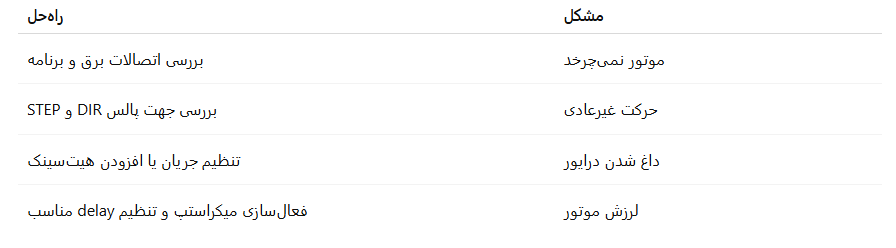

عیب‌یابی مشکلات رایج

استپر موتور در چه کاربردهایی استفاده می‌شود؟

• چاپگرهای سه‌بعدی

• دستگاه CNC

• دوربین‌های کنترل از راه دور

• پلاترها

• درایوهای دقیق مکانیکی

• ربات‌های تعقیب خط

به دلیل دقت بالا و کنترل‌پذیری، در همه‌ی سیستم‌هایی که نیاز به موقعیت‌گیری دقیق دارند، استفاده می‌شود.

نکاتی برای حرفه‌ای‌ها

• از کتابخانه‌های آماده مثل AccelStepper استفاده کنید که امکاناتی مثل شتاب و توقف نرم را ارائه می‌دهند.

• در پروژه‌های صنعتی، بهتر است از استپرهای حلقه‌بسته (Closed Loop) استفاده کنید.

• اتصال استپر به درایور TB6600 یا DM542 برای گشتاور بالا در پروژه‌های CNC بسیار مناسب‌تر است.

• مراقب Back EMF در استپر موتورهای بزرگ باشید؛ استفاده از دیود هرزگرد توصیه می‌شود.

بهترین منابع یادگیری بیشتر

اگر به دنبال یادگیری عمیق‌تر هستید، منابع زیر بسیار مفیدند:

• آموزش رسمی سایت Arduino

• [مستندات دیتاشیت A4988 و DRV8825]

• [فیلم‌های یوتیوبی مهندس‌های الکترونیک ایرانی مثل ECA یا Roboeq]

کلام پایانی

راه‌اندازی استپر موتور برخلاف تصور، بسیار ساده است و با تجهیزات اولیه مانند آردوینو و درایور A4988 می‌توان پروژه‌های جالب و کاربردی طراحی کرد. نکته مهم این است که با رعایت اصول اتصال، تغذیه، تنظیم جریان و نوشتن کدهای اصولی، می‌توانید استپر موتور را به‌صورت دقیق و روان کنترل کنید.

این مقاله سعی کرد آموزش گام‌به‌گام راه‌اندازی استپر موتور را از پایه تا پیشرفته به شما ارائه دهد. حالا نوبت شماست که دست‌به‌کار شوید و با کمی تمرین، موتور خود را به حرکت درآورید!
