آی سی (IC) چیست و چگونه کار میکند؟
در دنیای مدرن الکترونیک، هیچ قطعه‌ای به‌اندازه‌ی آی‌سی‌ها (IC یا Integrated Circuit) تأثیرگذار و پراستفاده نیست. از گوشی‌های هوشمند گرفته تا خودروها، کامپیوترها، لوازم خانگی و حتی اسباب‌بازی‌ها، همه به نحوی از آی‌سی‌ها استفاده می‌کنند. اما آی‌سی دقیقاً چیست؟ چگونه ساخته می‌شود؟ و مهم‌تر از همه، چطور کار میکند؟ در این مقاله، به زبان ساده و کاربردی، دنیای آی‌سی‌ها را برایت باز می‌کنیم. و میگوییم که آی سی (IC) چیست و چگونه کار میکند؟
آی‌سی چیست؟ تعریف ساده و کاربردی
آی‌سی یا مدار مجتمع، قطعه‌ای الکترونیکی است که ترانزیستورها، مقاومت‌ها، دیودها و سایر اجزای الکترونیکی را در یک تراشه کوچک از جنس سیلیکون جای می‌دهد. در واقع، آی‌سی‌ها جایگزینی هستند برای مدارهای پیچیده‌ای که در گذشته با تعداد زیادی قطعه مجزا ساخته می‌شدند.
✅ نام کامل: Integrated Circuit
✅ نام‌های رایج: آی‌سی، تراشه، چیپ، مدار مجتمع
چرا آی‌سی اختراع شد؟ (نگاهی به گذشته)
در دهه ۱۹۵۰، مهندسان برای ساخت هر مدار الکترونیکی مجبور بودند تعداد زیادی ترانزیستور، مقاومت و خازن را به‌صورت دستی روی بوردهای بزرگ قرار دهند. این کار:
زمان‌بر بود
خطاهای انسانی زیادی داشت
دستگاه‌ها را بسیار بزرگ و سنگین می‌کرد
با اختراع آی‌سی در سال ۱۹۵۸ توسط جک کیلبی (Texas Instruments)، همه چیز تغییر کرد. حالا می‌شد ده‌ها و صدها قطعه را در یک تراشه کوچک جای داد. این اختراع، نقطه‌ی آغاز انقلاب الکترونیکی شد.
ساختار داخلی آی‌سی چگونه است؟
درون هر آی‌سی، یک بستر سیلیکونی وجود دارد که روی آن هزاران (و حتی میلیاردها) ترانزیستور و قطعات دیگر به‌صورت میکرومتری ساخته شده‌اند. این قطعات به‌کمک تکنولوژی‌هایی مانند فوتولیتوگرافی در کارخانه‌های نیمه‌رسانا تولید می‌شوند.
اجزای اصلی داخل یک آی‌سی عبارتند از:
- ترانزیستورها: سوئیچ‌های الکترونیکی بسیار کوچک
- مقاومت‌ها و خازن‌ها: برای کنترل جریان و ولتاژ
- اتصالات داخلی: برای ارتباط بین اجزا
- پایه‌ها (پین‌ها): برای اتصال آی‌سی به مدار خارجی
آی‌سی چگونه کار میکند؟
در ساده‌ترین حالت، آی‌سی مجموعه‌ای از سوئیچ‌هاست که طبق ورودی‌هایی که دریافت میکند، خروجی‌هایی مشخص ایجاد میکند. عملکرد دقیق یک آی‌سی به نوع و کاربرد آن بستگی دارد، ولی همه‌ی آن‌ها براساس منطق دیجیتال یا تقویت آنالوگ عمل می‌کنند.
✅ آی‌سی دیجیتال:
این آی‌سی‌ها با سیگنال‌های ۰ و ۱ (خاموش و روشن) کار می‌کنند. مثلاً:
- آی‌سی‌های حافظه (RAM، ROM)
- آی سی (IC) چیست و چگونه کار میکند؟
- آی‌سی‌های پردازشگر (CPU، Microcontroller)
- آی‌سی‌های منطقی (AND, OR, NOT)
✅ آی‌سی آنالوگ:
سیگنال‌های پیوسته و متغیر را تقویت یا پردازش می‌کنند. مثلاً:
- آی‌سی‌های تقویت‌کننده صوتی
- آی‌سی‌های مقایسه‌کننده
- آی‌سی‌های فیلتر
انواع آی‌سی بر اساس کاربرد
آی‌سی‌های دیجیتال:
پردازنده‌ها (CPU، GPU)
حافظه‌ها (EPROM، Flash)
تایمرها (مثلاً IC 555)
دروازه‌های منطقی (AND, OR)
آی‌سی‌های آنالوگ:
تقویت‌کننده‌ها (Op-amp مثل IC 741)
مبدل‌های ولتاژ
مدارهای تنظیم ولتاژ (Regulator)
آی‌سی‌های میکروکنترلر و میکروپروسسور:
برای کنترل هوشمند دستگاه‌ها
دارای CPU، حافظه و پورت I/O درون خود
آی‌سی‌های خاص (ASIC):
فقط برای یک کاربرد خاص طراحی شده‌اند (مثلاً در گوشی یا مودم)
شماره‌گذاری و نام‌گذاری آی‌سی‌ها چگونه است؟
هر آی‌سی با یک کد منحصربه‌فرد شناخته می‌شود. این کد اطلاعاتی درباره سازنده، نوع عملکرد، ولتاژ کاری و ساختار آن می‌دهد.
مثلاً:
- NE555 → تایمر معروف
- LM358 → تقویت‌کننده عملیاتی
- ATmega328 → میکروکنترلر آردوینو
نحوه نصب و استفاده از آی‌سی در مدار
آی‌سی‌ها به‌صورت DIP، SMD یا BGA تولید می‌شوند. نوع DIP (دو ردیف پایه) بیشتر در پروژه‌های آموزشی و بردبردها استفاده می‌شود.
✅ برای نصب آی‌سی:
- پایه‌ها را در جای صحیح قرار دهید (پایه شماره ۱ مهم است)
- از سوکت آی‌سی استفاده کنید تا آسیب نبیند
- منبع تغذیه را طبق دیتاشیت تنظیم کنید

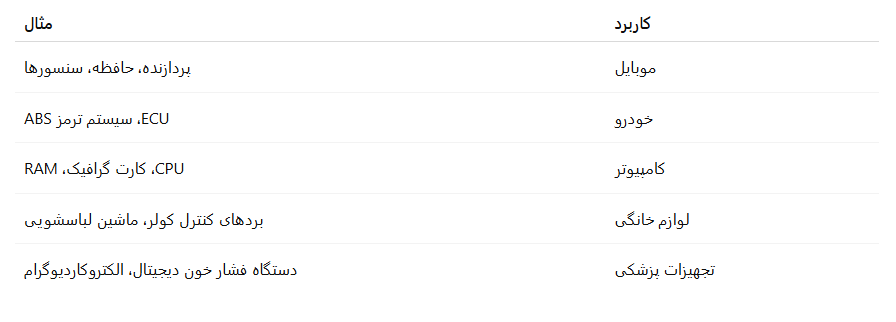

آی‌سی‌ها در چه دستگاه‌هایی استفاده می‌شوند؟
مزایای استفاده از آی‌سی چیست؟
- اندازه بسیار کوچک
- مصرف برق پایین
- سرعت بالا
- قیمت مناسب در تولید انبوه
- قابل اطمینان و پایدار
- معایب آی‌سی‌ها (در برخی کاربردها)
- در صورت خرابی، معمولاً قابل تعمیر نیستند
- به حرارت و الکتریسیته ساکن حساس‌اند
- برای طراحی نیاز به مهارت و شناخت دقیق دارند

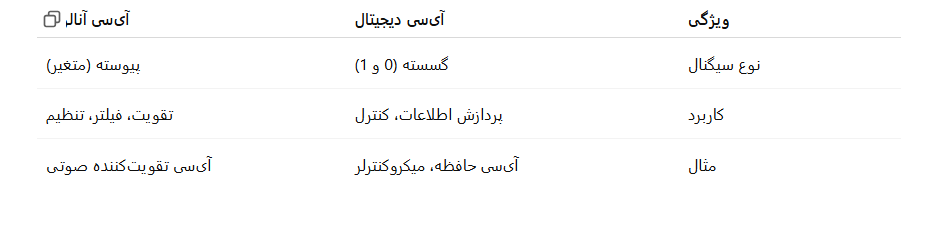

تفاوت آی‌سی دیجیتال و آنالوگ در چیست؟
سوالات متداول درباره آی‌سی‌ها
1. آی‌سی‌ها چگونه ساخته می‌شوند؟
با استفاده از تکنولوژی نیمه‌رسانا (Silicon) و لایه‌های نازک مدار روی ویفر ساخته می‌شوند.
2. آیا همه آی‌سی‌ها قابل برنامه‌ریزی‌اند؟
خیر، فقط آی‌سی‌هایی مثل میکروکنترلرها، FPGAها و بعضی حافظه‌ها قابلیت برنامه‌ریزی دارند.
3. آیا آی‌سی خراب شده قابل تعمیر است؟
معمولاً خیر، ولی قابل تعویض است.
سخن پایانی: چرا آی‌سی‌ها قلب تپنده دنیای مدرن‌اند؟
آی سی (IC) چیست و چگونه کار میکند؟ آی‌سی‌ها نه‌تنها جایگزین هزاران قطعه جداگانه در یک مدار شده‌اند، بلکه باعث کوچک‌سازی، بهینه‌سازی، افزایش سرعت و کاهش هزینه در صنعت الکترونیک شده‌اند. شناخت آی‌سی‌ها و نحوه عملکردشان، یکی از مهم‌ترین گام‌ها برای ورود به دنیای مهندسی برق و الکترونیک است.
-
-
